Чугунные редукторы серии B

Производитель чугунных редукторов серии B для сельского хозяйства

Компания Hangzhou Hengnie Machinery Co., Ltd. строит Производитель чугунных редукторов серии B для сельского хозяйства в качестве прямого поставщика в Сяошань, Ханчжоу, Китай. Серия B — это наша линейка сельскохозяйственных чугунных коробок передач для гидроусилителя руля с углом поворота 90 градусов в сельскохозяйственной технике и связанном с ней оборудовании для передачи мощности. Мы разработали это семейство для машин, которые работают на пыльных полях, в мутной воде и при тяжелых переменных нагрузках: сельскохозяйственные измельчители древесины, ротационные почвообрабатывающие орудия, конвейерные механизмы, а также системы связывания или упаковки.

Данные редукторы не являются универсальными промышленными редукторами, адаптированными для сельского хозяйства. Каждая модель серии B начинается с чугунного корпуса, прямоугольного привода и пакета уплотнений, настроенного для полевых условий. В зависимости от модели зубчатый ряд бывает косозубым или спирально-коническим, а выход может быть выполнен для вертикальной или горизонтальной установки. Результатом является компактная чугунная коробка передач, сочетающая в себе демпфирование и жесткость железа с низкими эксплуатационными расходами, необходимыми для длительных сельскохозяйственных работ.

Чугунный редуктор серии B

Серия B представляет собой семейство чугунных редукторов, модели которых адаптированы к конкретным функциям машины. Хотя все агрегаты обеспечивают рулевое управление с коробкой передач на 90 градусов, внутренняя архитектура, схема монтажа и вспомогательные функции различаются в зависимости от модели. Это позволяет нам указать приводной блок, а не вставлять в компоновку оборудования стандартную прямоугольную коробку.

Модель Архитектура привода Приложение подходит Пример соотношения

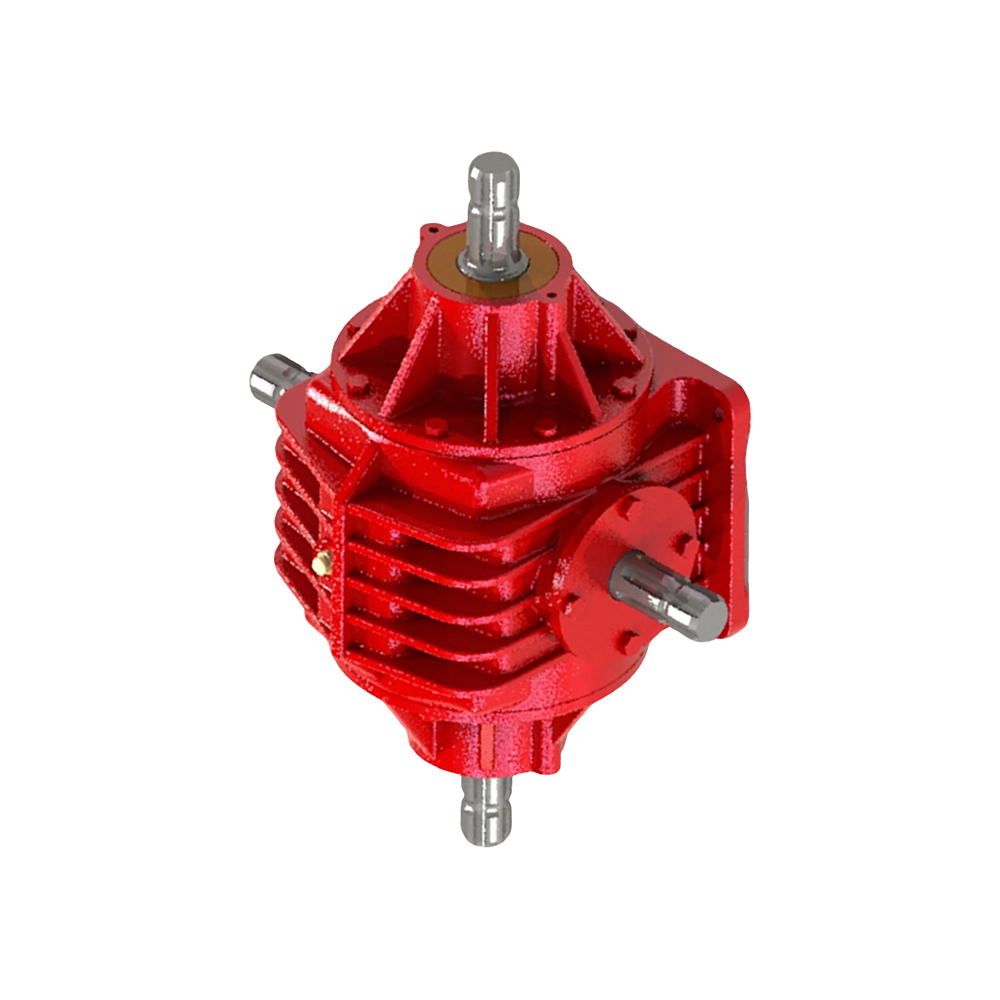

НД B151 Цилиндрический редуктор 90°, вертикальное крепление, чугунный корпус коробки передач Зерновой транспорт, измельчители ветвей, обработка почвы, разбрасыватели удобрений 1:1

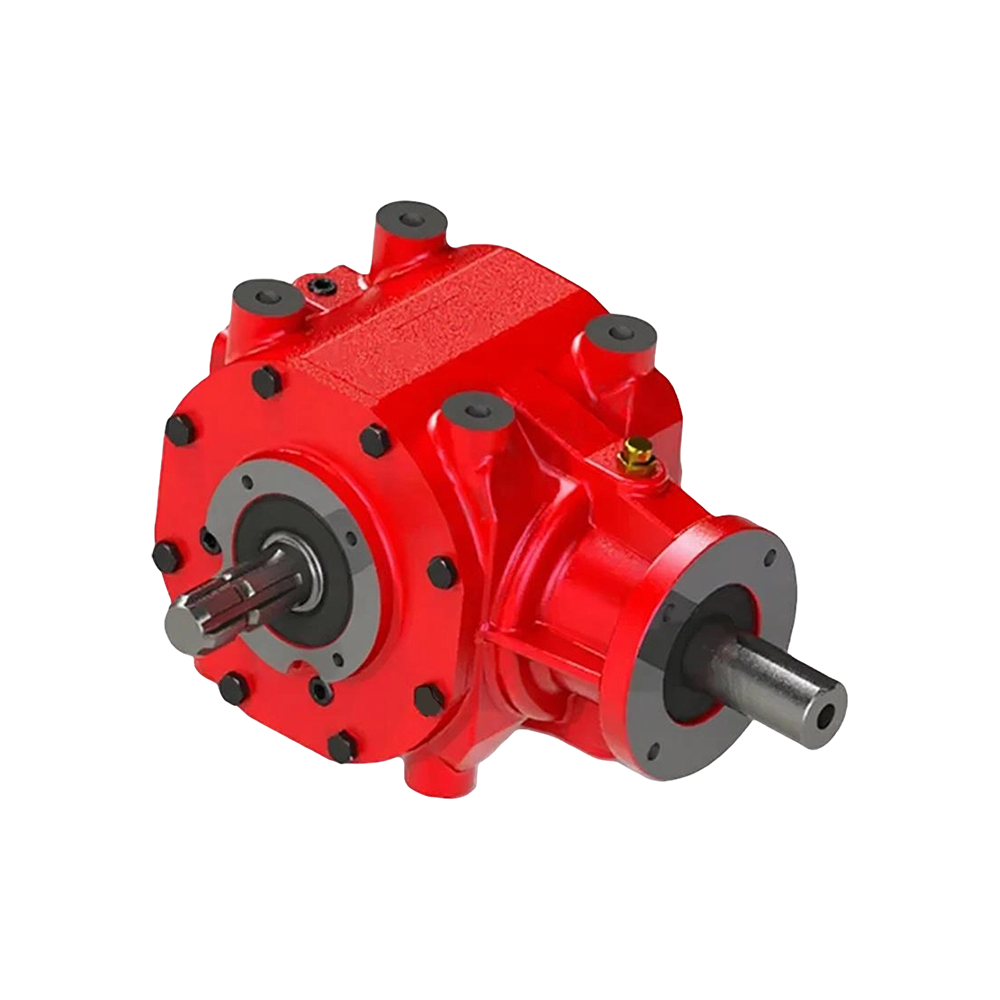

НД B315 Вертикально-цилиндрический редуктор 90°, чугунный корпус Машины общего назначения для сельскохозяйственной техники, обработки почвы и транспортировки материалов 1:3

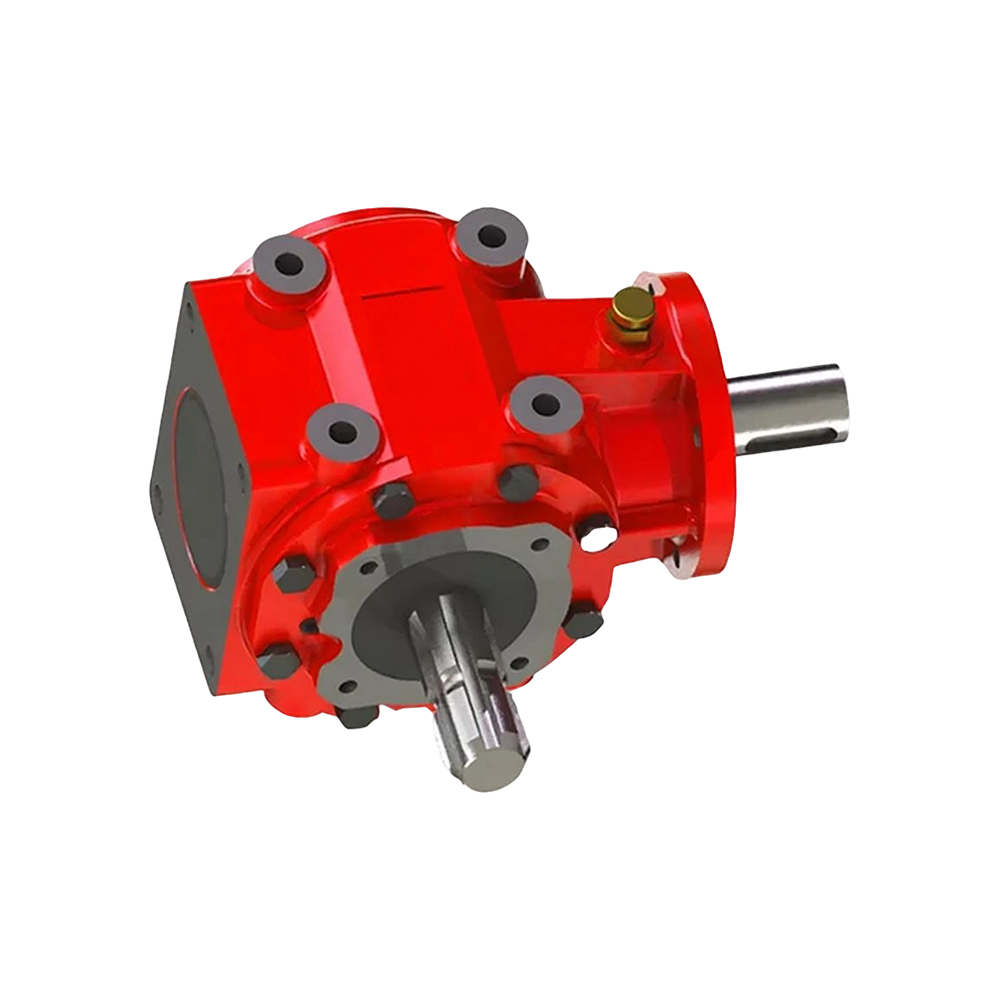

НД B330 Спиральный увеличитель скорости на 90° для увеличения выходной скорости под прямым углом Сельскохозяйственное оборудование, требующее скорости на выходе выше скорости на входе ВОМ от 1:1,66 до 1:3

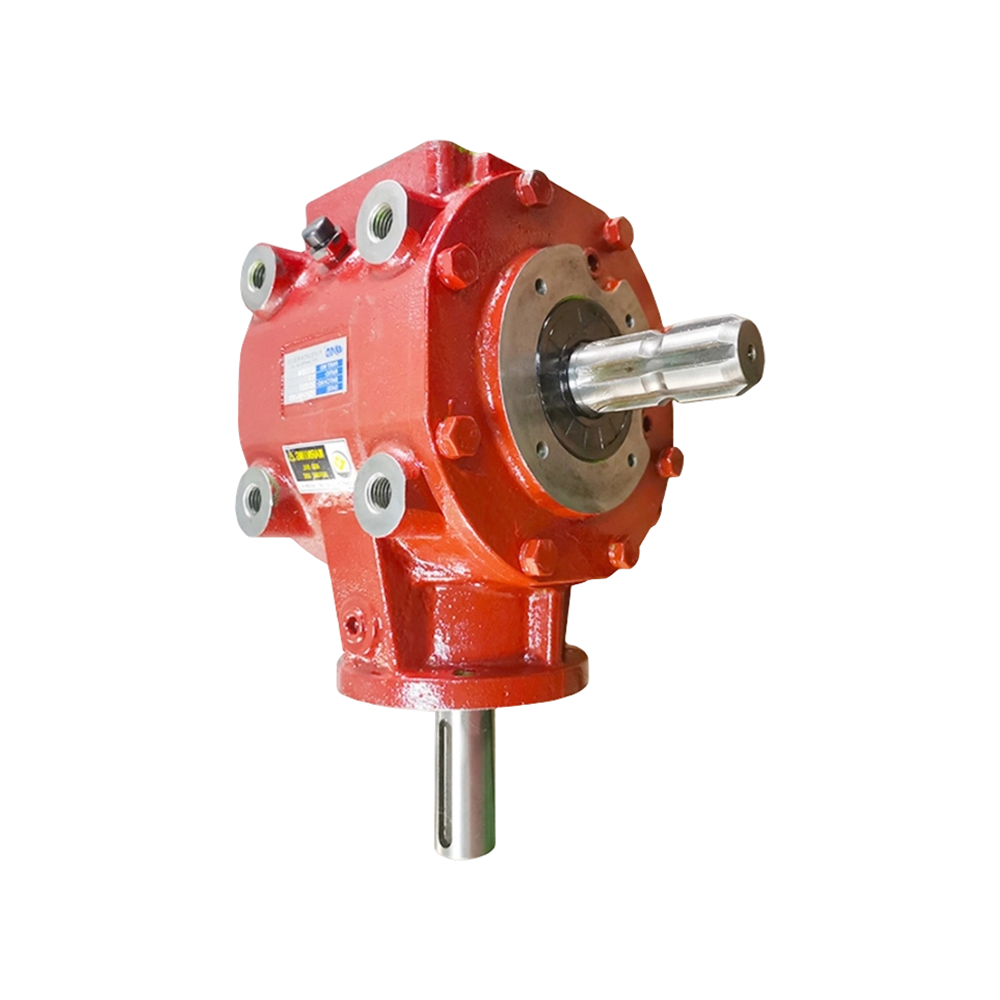

НД B313 Чугунный винтовой редуктор с обгонной муфтой для приводов мотовилки Роторные культиваторы и культиваторы с требованиями к ротору свободного хода Пользовательский

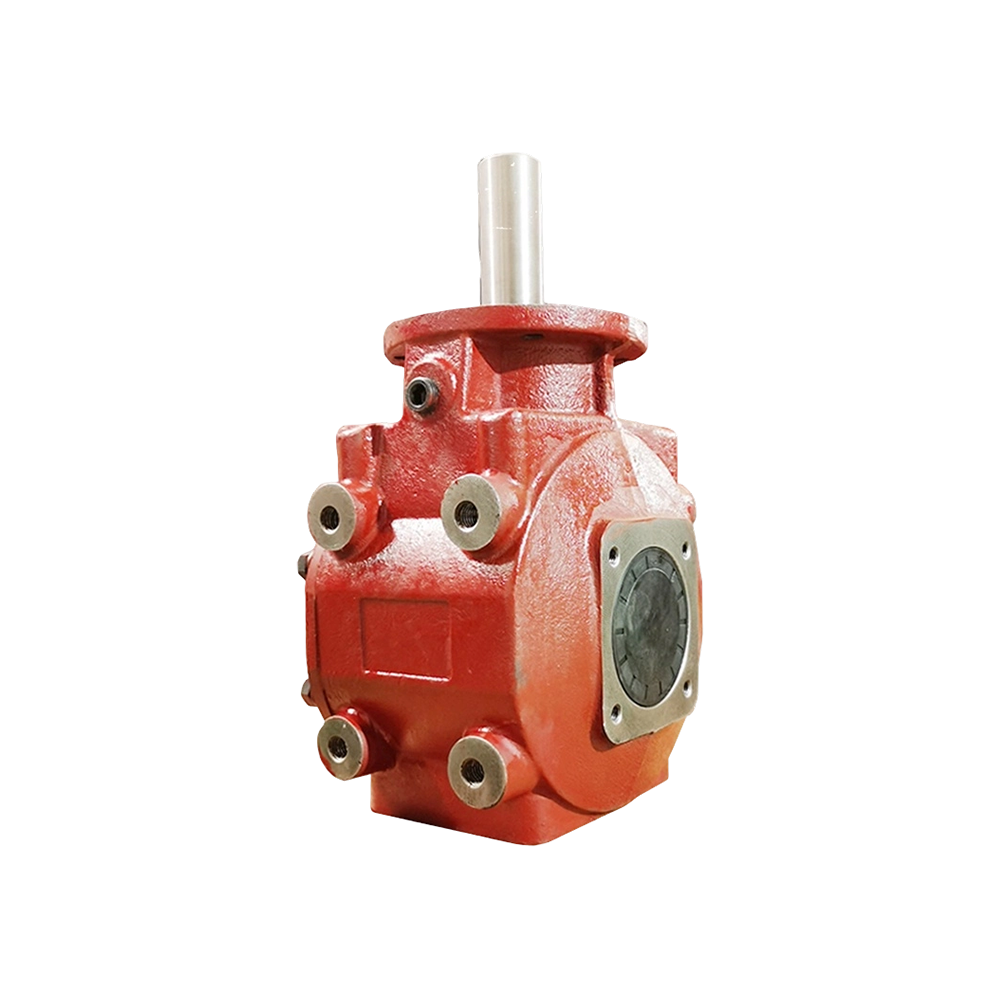

НД B198 Вертикальный чугунный редуктор ВОМ Оборудование для измельчения и измельчения древесины с приводом от ВОМ трактора Пользовательский

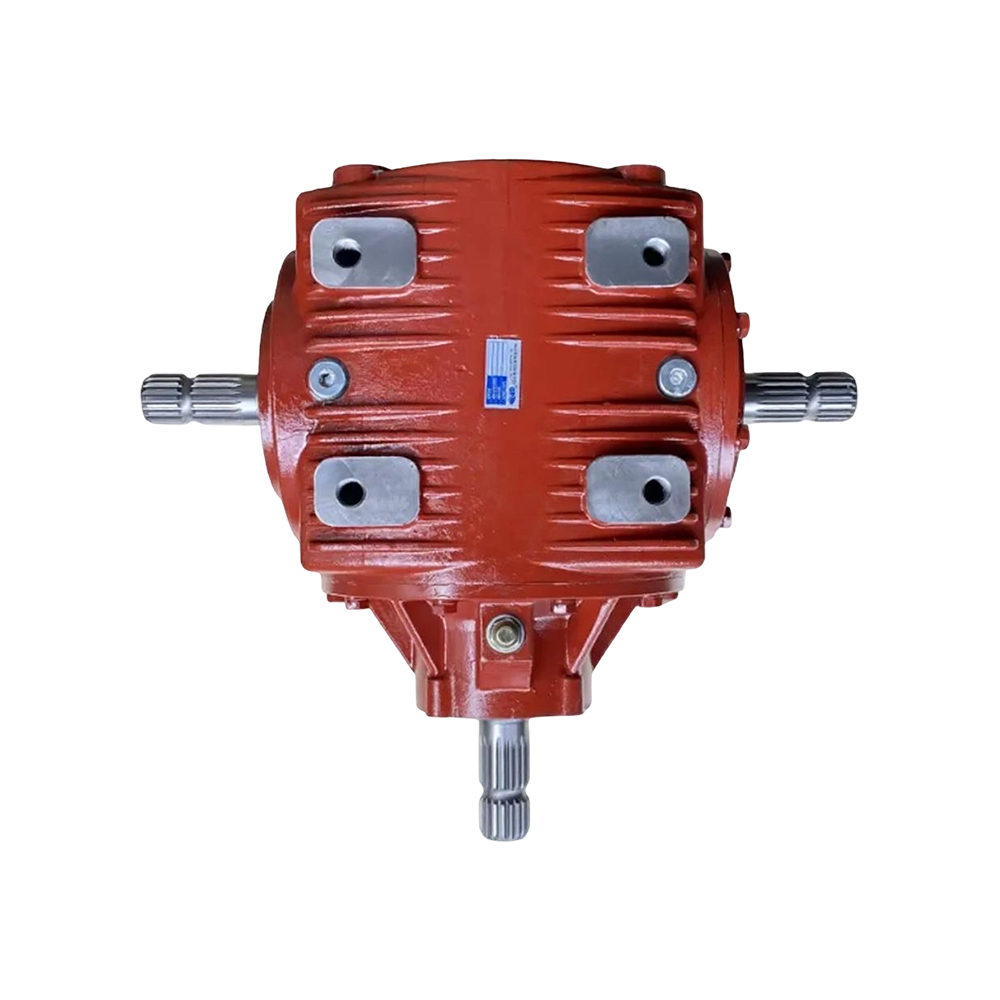

НД 390 Мощный прямоугольный конический редуктор 1:1. Поворот на 90° в сельскохозяйственных трансмиссиях с высоким крутящим моментом 1:1

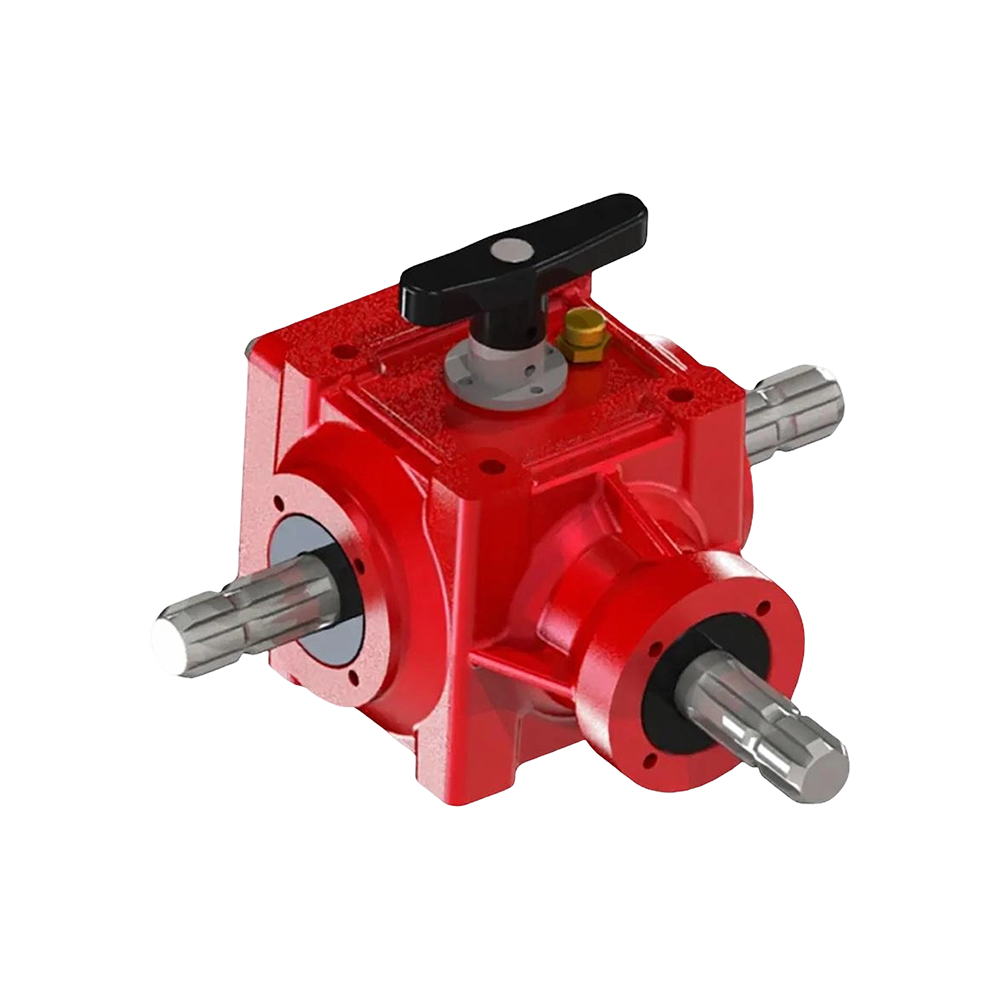

НД B1102E Редуктор сцепления с контролем включения Зерношнековые и конвейерные трансмиссии Пользовательский

Выбор материалов и инженерных решений

Высокопрочный чугун является определяющим материалом серии B. Корпус обеспечивает устойчивость к ударным нагрузкам, демпфирование вибрации, устойчивость к давлению, износостойкость и долговременную герметизацию. Эти свойства имеют значение, когда коробка передач установлена ​​вблизи почвы, пожнивных остатков и амортизаторов ВОМ трактора.

  • Жилье: чугунный с жесткой конструкцией и устойчивой несущей опорой.
  • Наборы передач: прецизионные косозубые или спирально-конические передачи в зависимости от модели и применения.
  • Уплотнение: Корпус и пакет уплотнений спроектированы так, чтобы не допускать попадания пыли и утечки масла.
  • Монтаж: В этом диапазоне доступны вертикальные и горизонтальные выходы под углом 90°.
  • Входы: В зависимости от архитектуры машины используются вход ВОМ, вход вала и специальные адаптеры.

Мы рассматриваем рабочую точку, прежде чем предлагать набор шестерен. Входная мощность, входная скорость, выходной крутящий момент, передаточное число, направление вращения и монтажное положение — все это влияет на размер шестерен, подшипников и стенок корпуса. Для агрегата серии B целью является не максимальная теоретическая мощность; это надежная работа в реальном цикле поля.

Адаптация приложений и интеграция машин

Серия B предназначена для положений привода в сельском хозяйстве, где машине требуется прямоугольное изменение потока мощности и чугунный корпус. Типичные области применения включают сельскохозяйственные измельчители древесины, машины для ротационной обработки почвы, машины для связывания и упаковки, зерновые шнеки и конвейерные механизмы.

  • Сельскохозяйственные измельчители древесины: вертикальные и горизонтальные приводы на 90° для измельчителей веток и перерабатывающего оборудования, включая модели с входом от ВОМ, такие как ND B198.
  • Роторная обработка почвы: прямоугольные приводы для почвообрабатывающих машин с версиями с обгонной муфтой, например ND B313, для защиты роторной системы.
  • Конвейерные и шнековые системы: агрегаты, оснащенные сцеплением, такие как ND B1102E, для трансмиссии зернового шнека и конвейера.
  • Комплектация и упаковка: компактные прямоугольные коробки, которые помещаются в ограниченные размеры навесного оборудования.

Мы интегрируем коробку передач в машину как компонент трансмиссии, а не как отдельный элемент каталога. Это означает, что мы согласовываем удлинения валов, шпоночные пазы или шлицы, размеры фланцев и направление вращения с компоновкой оборудования. Если необходим полный комплект привода, мы можем включить редукторы, аксессуары и компоненты управления в рамках комплексной поставки.

Варианты конфигурации и персонализация

Некоторые модели серии B поддерживают конфигурацию, выходящую за рамки фиксированного каталога. Передаточное отношение, характеристики вала и шестерни могут быть изготовлены по индивидуальному заказу, а направление вращения может быть указано для одностороннего действия. Для проектов OEM и ODM мы работаем на основе чертежей, образцов или данных о рабочих условиях клиентов.

Наш Пользовательские коробки передач Программа расширяет это действие, когда серия B не соответствует требованиям к конверту или нагрузке. У нас есть собственные исследования и разработки, разработка пресс-форм, обработка прототипов и производственные ресурсы, поэтому путь настройки может переходить от проектирования к прототипу и к массовому производству, не передавая важные инженерные решения третьей стороне.

Общие переменные конфигурации, которые мы ожидаем определить в проекте серии B:

  • Входная мощность, входная скорость и требуемая выходная скорость или передаточное число.
  • Выходной крутящий момент, рабочий цикл и ожидаемая частота перегрузки
  • Вертикальное, горизонтальное или наклонное монтажное положение и доступное пространство.
  • Размеры входного и выходного вала, требования к шпоночному или шлицевому пазу
  • Вход отбора мощности, адаптер гидравлического двигателя или прямое соединение вала
  • Направление вращения и любые требования к муфте свободного хода или сцеплению.
  • Уровень уплотнения, необходимый для защиты от пыли, воды и условий очистки

Система качества и заводская гарантия

Hangzhou Hengnie является прямым производителем с независимыми системами производства, обработки и исследований и разработок. Завод работает по стандартизированной модели сборочной линии, а в ключевых процессах используется современное оборудование. Мы также разрабатываем и производим автоматизированное оборудование и пресс-формы внутри компании, что дает нам контроль над этапами производства, которые больше всего влияют на точность и стабильность работы коробки передач.

Управление качеством осуществляется с помощью системы управления качеством, основанной на ISO. Мы применяем входной контроль материалов, мониторинг процессов и конечный контроль продукции. Для коробок передач объем проверки охватывает точность размеров, характеристики шестерни, герметичность, состояние сборки, качество поверхности и экспортную упаковку. Продукция, изготовленная по индивидуальному заказу, может быть организована для заводских приемочных испытаний перед отправкой, при этом отчеты о проверке и отгрузочная документация будут подготовлены в рамках контракта.

Поскольку серия B создана для полевых условий, финальное тестирование не ограничивается автономной проверкой. Мы проверяем герметичность, зацепление шестерен, свободу вращения и надежность монтажа перед упаковкой устройства на экспорт.

Информация, которую мы используем для настройки вашего решения

Чтобы подготовить точное предложение, нашей команде инженеров нужны условия эксплуатации машины, а не только номер модели. В приведенном ниже списке приведены минимальные проектные данные, которые мы используем для настройки коробки передач серии B и указания правильного варианта.

  • Входные условия: мощность в кВт или л.с., входная скорость в об/мин и источник мощности (ВОМ, двигатель, электродвигатель, гидромотор).
  • Выходные требования: требуемая выходная скорость, передаточное число, выходной крутящий момент или увеличение скорости, необходимое для приводного инструмента.
  • Рабочий цикл: непрерывная, прерывистая работа или работа с ударными нагрузками, включая частоту старт-стоп и сезонное использование.
  • Схема монтажа: вертикальная или горизонтальная ориентация, направление вала и физическое пространство, доступное на агрегате.
  • Детали вала: диаметр выходного вала, длина, шпоночный паз или шлицы, а также то, должны ли входной и выходной вал вращаться в одном или противоположном направлении.
  • Окружающая среда: уровень пыли, воздействие воды или грязи, диапазон температур и метод очистки.
  • Спецификация проекта: чертеж или образец для репликации ODM, целевого объема, метода упаковки и рынка назначения.

Когда эти моменты ясны, мы возвращаем рекомендации по конфигурации с применимым передаточным числом, вариантом корпуса, обработкой вала и всеми необходимыми вспомогательными функциями. Ранний анализ этих параметров сокращает количество последующих изменений и дает нам четкую основу для отбора проб и серийного производства.

Техническое обслуживание, запасные части и послепродажная поддержка

Сельскохозяйственные приводы следует останавливать только для планового технического обслуживания. Серия B предназначена для минимального планового обслуживания, но когда необходимы запасные части, мы поставляем оригинальные. Запасные части и компоненты коробки передач такие как цилиндрические шестерни, конические шестерни, трансмиссионные валы и валы отбора мощности. Это обеспечивает прямое техническое обслуживание и позволяет избежать недокументированных замен.

После поставки мы предоставляем техническую документацию, включая чертежи, инструкции по эксплуатации и руководства по монтажу оборудования для сборки и ввода в эксплуатацию. Доступна удаленная техническая консультация для анализа неисправностей и вопросов о рабочем состоянии, и мы продолжаем следить за тем, как коробка передач будет введена в эксплуатацию. Экспортная упаковка организуется для морских перевозок на дальние расстояния и трансграничной логистики, при этом перед отправкой подтверждается упаковочная и отгрузочная документация.

Часто задаваемые вопросы

Можно ли использовать серию B как для вертикальной, так и для горизонтальной установки?

Да. Такие модели, как ND B151 и ND B315, специально разработаны для вертикального монтажа, тогда как другие конфигурации серии B поддерживают горизонтальную установку под прямым углом. В предложении мы подтверждаем монтажное положение, направление выходного вала и доступный диапазон, чтобы коробка передач соответствовала компоновке орудия, а не требовала изменения компоновки.

Какие передаточные числа и диапазоны скоростей охватывает серия B?

Ассортимент включает в себя прямоугольные конические коробки 1:1, редукторы 1:3 и повышающие скорости от 1:1,66 до 1:3. ND B330 — это специальный преобразователь скорости для машин, которым необходимо повысить выходную скорость от входа ВОМ. Для нестандартных передаточных чисел характеристики вала и шестерни могут быть изготовлены по индивидуальному заказу.

Как серия B справляется с пылью, грязью и ударными нагрузками?

Чугунный корпус обеспечивает жесткость и демпфирование, необходимые для ударных нагрузок, а уплотнительная конструкция защищает поверхности шестерен и подшипники от пыли и воды. Прецизионные шестерни обеспечивают стабильное зацепление при изменяющейся нагрузке, а модели с функциями сцепления или свободного хода обеспечивают защиту шнековых конвейеров и ротационных культиваторов.

Что нам нужно отправить для проекта OEM/ODM серии B?

Для копирования достаточно чертежа или образца, но для новых условий работы нам также необходимы входная мощность, входная скорость, выходной крутящий момент, рабочий цикл, монтажное положение и детали вала. С помощью этих данных мы можем подтвердить корпус, передаточное число, пакет уплотнений и любые специальные вспомогательные функции, прежде чем предлагать инструмент и массовое производство.

Можем ли мы заказать запчасти серии B для существующих в эксплуатации коробок передач?

Мы поставляем оригинальные запасные части и компоненты трансмиссии для наших моделей коробок передач, включая конические, цилиндрические шестерни, трансмиссионные валы и валы отбора мощности. Предоставление модели, передаточного числа и деталей вала позволяет нам определить правильную деталь и ускорить техническое обслуживание.
