Соосные редукторы серии C

Сочлененные редукторы серии C: синхронизированный многоточечный привод для разбрасывающего оборудования

Hangzhou Hengnie Machinery строит Производитель сельскохозяйственных соединенных редукторов серии C Модельный ряд для производителей орудий, которым требуется несколько синхронизированных выходов от одного входа ВОМ трактора. В конструкции использовано многокорпусное соосное жесткое соединение: вместо одного длинного вала с отдельными прямоугольными коробками агрегаты серии С собраны как одна конструктивно связанная трансмиссия. Количество ящиков и общая длина CC адаптированы к рабочей ширине орудия, поэтому одна и та же производственная платформа охватывает компактные разбрасыватели удобрений и тяжелые разбрасыватели органических навоза.

Мы работаем как прямой производитель в Сяошань, Ханчжоу, Китай, занимаясь нарезкой зубьев, обработкой корпусов, сборкой и тестированием под одной крышей. Это позволяет нам отвечать на проекты ODM/OEM конкретной конфигурацией, а не только ответом по каталогу. Для этого семейства продуктов основной ценностью является механическая синхронизация: несколько выходных валов работают с одинаковой относительной скоростью, крутящий момент распределяется равномерно, а жесткий узел противостоит вибрациям и ударным нагрузкам, типичным для работ по разбрасыванию.

Что включает в себя линейка C-серии

Интегрированный соединенный редуктор серии C разделен на две производственные версии:

  • Версия с корпусом из алюминиевого сплава – легкий вес с хорошим отводом тепла, разработан для оборудования для разбрасывания удобрений малой и средней мощности, где общая масса машины имеет значение.
  • Версия с чугунным корпусом – толстостенный, с высокой крутильной жесткостью, разработанный для разбрасывателей навоза и органических удобрений большой ширины, подвергающихся постоянной большой нагрузке.

Следующие эталонные модели определяют текущий каталог:

Эталонная модель Жилье Конфигурация Справочные параметры Типичная посадка машины

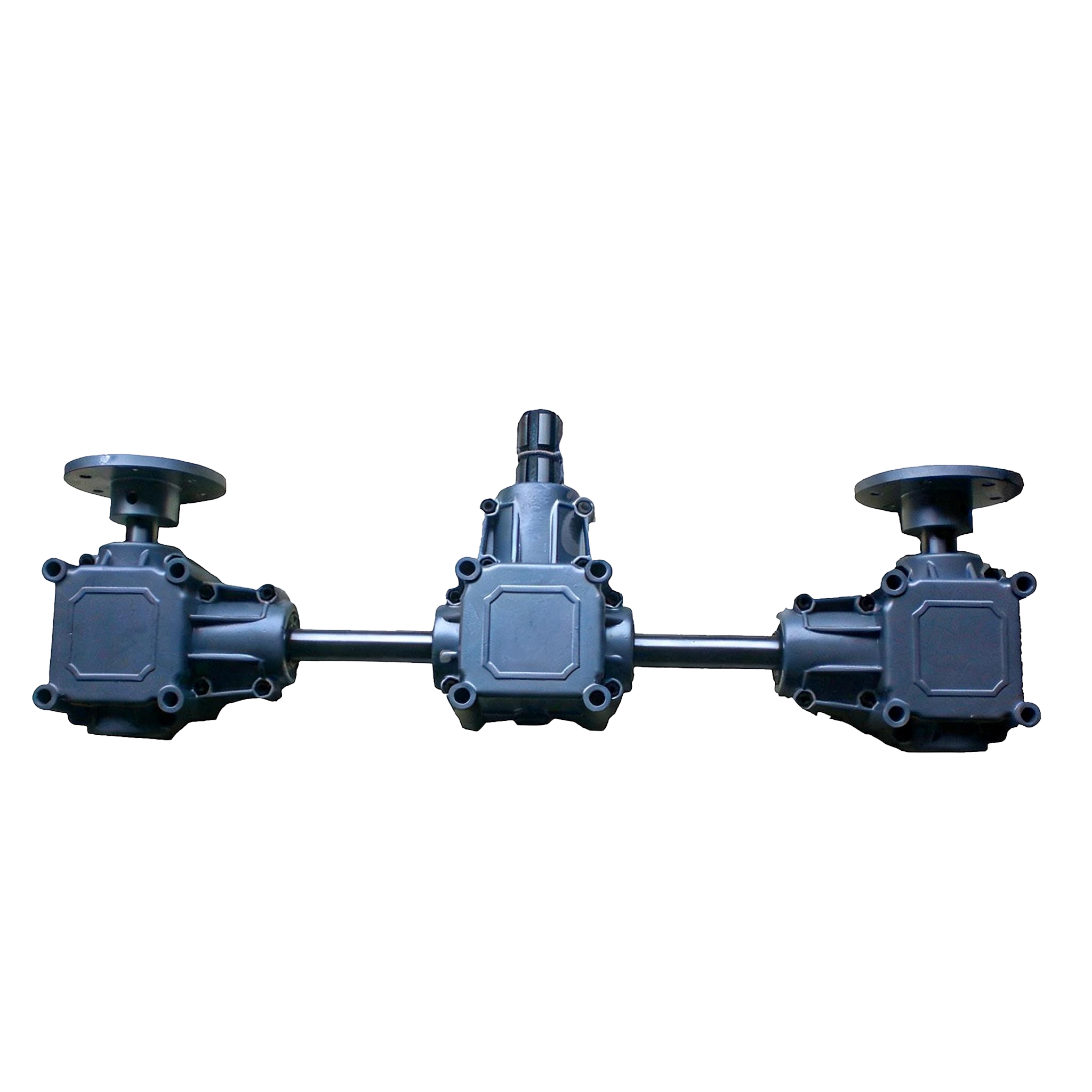

НД C3-9090 Алюминиевый сплав Тройная коническая передача, трехстороннее распределение мощности Соотношение 1:1,35–1:1–1:1,35, длина CC 580 мм. Разбрасыватель удобрений, гранулированное распределение, малый и средний инвентарь

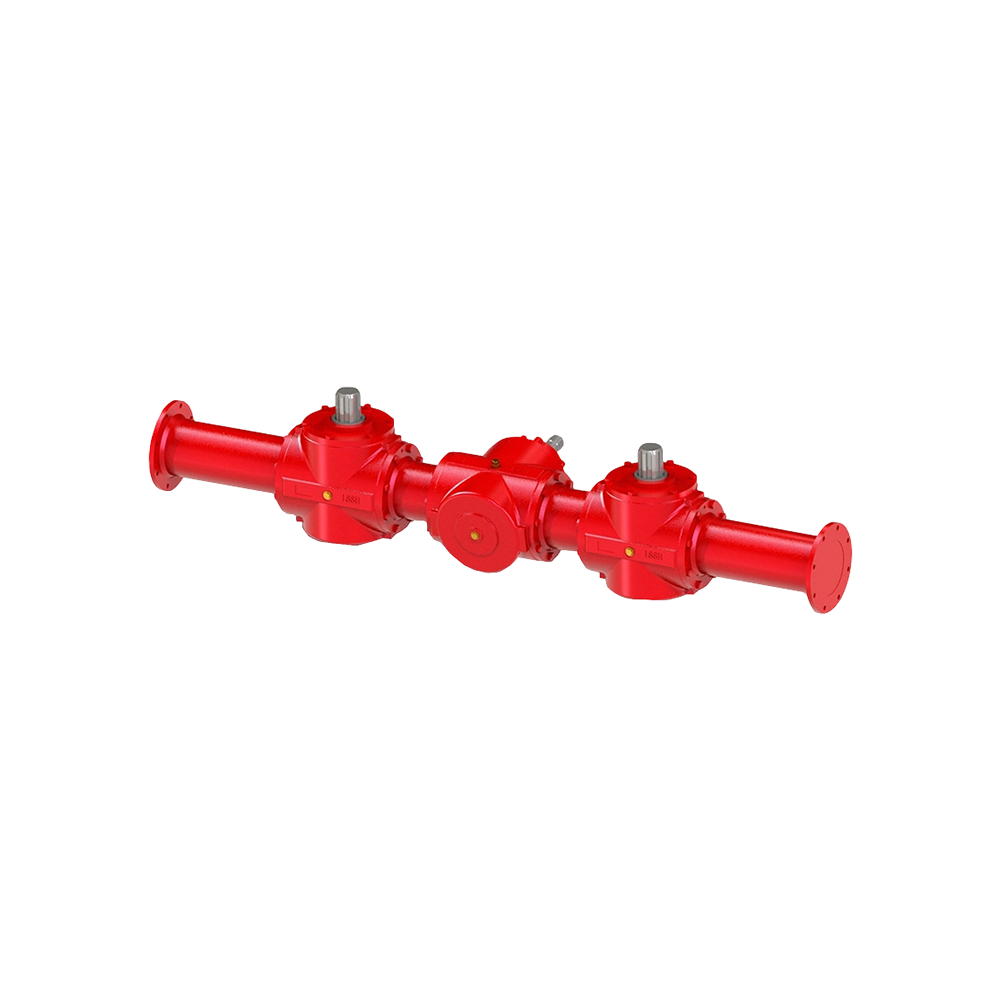

НД C69 Чугун Трехсекционная коническая передача, усиленные валы и подшипники. Передаточное число 2,29:1, 300 л.с., входная частота 1000 об/мин, монтажная длина 1100–2380 мм. Разбрасыватель навоза, машины для внесения органических удобрений, непрерывная тяжелая нагрузка
Мультибокс индивидуальной сборки Алюминий или чугун Количество ящиков и расстояние между центрами и центрами соответствуют рабочей ширине. Определяется мощностью ВОМ, скоростью на входе и расстоянием между выходами. Удлиненные разбрасывающие рамы и многоточечные сельскохозяйственные приводы

Гибкость конфигурации и критические характеристики

Серия C – это не единая фиксированная модель. Мы поставляем узел в виде последовательности ступеней конической передачи, жестко соединенных в линию. Преимущество состоит в том, что количество коробов, расстояние между CC и общая длина соответствуют раме разбрасывателя, а не раме разбрасывателя, которая должна соответствовать стандартной коробке передач.

С технической точки зрения, переменные, с которыми мы работаем:

  • Количество редукторов и выходных позиций по пролету.
  • Типы входного и выходного вала: шлицевой, шпоночный или цельный, с необходимым удлинением и диаметром.
  • Отдельные коэффициенты фаски и общий коэффициент, включая примеры от 1:1 до 2,29:1.
  • Уплотнение и сапун для защиты от пыли удобрений, влаги и давления очистки.
  • Внутренний контур смазки для обеспечения питания всех ступеней редуктора и подшипников.
  • Монтажная поверхность, расположение дюбелей и общая длина в собранном виде соответствуют оригинальной раме.

Поскольку ступени редуктора механически связаны, между выходами нет отклонения скорости и электронная синхронизация не требуется. В этом заключается практическое инженерное преимущество соединенной конструкции длинного разбрасывателя: трансмиссия остается в фазе, даже если отдельные секции машины загружаются по-разному.

Применение в линиях внесения удобрений и навоза

Основными областями применения этой категории являются разбрасыватели удобрений и навозоразбрасыватели. Типичные функции привода включают вращающиеся диски, подающие ролики, взбиватели и компоненты перемешивания по ширине машины.

Алюминиевая версия подходит для разбрасывателей сухих гранулированных удобрений и навесного оборудования меньшего размера, где приоритетом являются легкий вес и рассеивание тепла. Чугунная версия подходит для разбрасывателей навоза и органических удобрений, которые работают с более высоким крутящим моментом в течение длительного времени и подвергаются воздействию агрессивных остатков и влажной почвы.

Для сопутствующих применений сельскохозяйственной техники одна и та же группа инженеров поставляет Редукторы специального назначения для механических борон, рулонных пресс-подборщиков, кукурузных жаток и опрыскивающих насосов. Это дает OEM-производителю единый источник приводов для нескольких линеек оборудования.

Инженерный подход и сопровождение проекта

Мы участвуем в ранней технической фазе проекта. Прежде чем предложить цену, наша команда проверяет тип машины, расположение трансмиссии, рабочий цикл и границы установки. Если заказчик предоставляет чертежи или образцы, мы проверяем интерфейс и предлагаем изменения, которые улучшают срок службы или упрощают сборку.

Являясь прямым производителем, мы ведем собственные исследования и разработки, разработку пресс-форм и механическую обработку. Это значит, что ODM-проект не останавливается на согласовании чертежей: мы контролируем производственный процесс, настройку оснастки и оборудования. Наша производственная база использует оптимизированную модель сборочной линии и может параллельно эксплуатировать несколько вариантов серии C, что важно для OEM-производителей, заказывающих несколько моделей разбрасывателей в один сезон.

Когда рабочая точка выходит за пределы стандартной огибающей, мы используем Пользовательские коробки передач спланируйте и разработайте конкретный корпус, конструкцию вала или уплотнительное решение для машины.

Обеспечение качества и приемочное тестирование

Наша система качества основана на входном контроле материалов, мониторинге процессов и проверке конечной продукции. Инспекционный контроль проверяет точность размеров, характеристики зубчатой ​​передачи, герметичность, состояние сборки, качество поверхности и экспортную упаковку перед выпуском.

Для узлов серии C важными точками приемки являются выравнивание корпуса, рисунок контакта конической шестерни, предварительный натяг подшипника, посадка уплотнения вала и маслонепроницаемость. Эти проверки защищают установку с большим пролетом от двух наиболее распространенных неисправностей: несоосности между ступенями и загрязнения, попадающего в камеру редуктора.

Если проект требует заводских приемочных испытаний, мы организуем последовательность испытаний в соответствии с согласованными критериями приемки и предоставляем соответствующие записи и отчеты в файле заказа.

Установка, обслуживание и документация

Редуктор серии C поставляется в сборе и готов к установке на раму разбрасывателя. Основными параметрами установки являются частота вращения ВОМ, плоскостность крепления и соосность вала. У производителей разбрасывателей корпус обычно фиксируется с помощью дюбелей или механически обработанного привода, а выходные валы совмещаются с ведомыми компонентами.

Никакой внешний масляный насос или проводка управления не требуются. Редуктор смазывается внутренним масляным контуром, поэтому основными рутинными задачами являются проверка уровня масла, поддержание чистоты сапуна и проверка уплотнений вала на предмет повреждений пылью удобрений. В комплект входят стандартные уплотнения и подшипники, поэтому устройство можно обслуживать через обычные дилерские каналы.

В целях безопасности оператора корпус редуктора полностью закрыт, и видны только концы вала. Разработчик агрегата несет ответственность за защиту карданного вала и открытых вращающихся соединений в соответствии с требованиями целевого рынка, предъявляемыми к машине.

После поставки мы предоставляем чертежи, руководства по техническим характеристикам и инструкции по установке, а наши инженеры поддерживают удаленное устранение неполадок во время ввода в эксплуатацию и эксплуатации на месте.

Информация, которую мы используем для настройки вашего решения

Самый быстрый путь к точному предложению — предоставить нам следующую информацию о проекте:

  • Тип орудия, рабочая ширина и конфигурация разбрасывателя.
  • Входная мощность ВОМ или двигателя в л.с./кВт и входная скорость в об/мин.
  • Требуемая выходная скорость или общее передаточное число и направление вращения.
  • Количество выходных точек, расстояние CC и общая доступная длина.
  • Характеристики вала: стандарт шлица, размер шпоночного паза, диаметр и удлинение.
  • Подробности обязанностей: гранулированные удобрения, навоз, ожидаемое время непрерывной работы, воздействие пыли и влаги.
  • Чертежи, файлы САПР или образцы существующего интерфейса.

В ответ на эту информацию мы предоставим чертеж конфигурации, рекомендуемый материал корпуса, передаточное число, концы вала и комплект уплотнений, а также предложение, соответствующее этому техническому решению.

Часто задаваемые вопросы

В чем разница между устройствами ND C3-9090 и ND C69?
ND C3-9090 — это трехконический редуктор с алюминиевым корпусом для разбрасывателей удобрений с передаточным числом 1:1,35–1:1–1:1,35 и длиной CC 580 мм. ND C69 представляет собой чугунный трехступенчатый редуктор для навозоразбрасывателей мощностью 300 л.с. при 1000 об/мин на входе, передаточное число 2,29:1 и монтажная длина 1100–2380 мм. Выбор делается по мощности, весу и рабочему циклу.

Можно ли изменить количество ящиков для более широкого разбрасывателя?
Да. В серии C используется многоблочная коаксиальная жесткая конструкция. Мы рассчитываем количество коробок, расстояние между выходами и общую длину на основе рабочей ширины и профиля крутящего момента, а затем перед изготовлением выдаем макет.

Вы строите по чертежам или образцам клиентов?
Да. Производство по индивидуальному заказу является основной частью нашей деятельности. Мы просматриваем чертежи или образцы, проверяем размеры интерфейса, передаточное число, детали вала и уплотнения, а затем, при необходимости, изготавливаем прототип перед серийным производством.

Какой материал корпуса выбрать?
Используйте алюминий, если разбрасыватель легкий и внесение сухих гранулированных удобрений осуществляется с перерывами. Используйте чугун, если машина широкая, материал тяжелый или вязкий, а коробка передач постоянно работает с высоким крутящим моментом.

Что входит в предложение и пакет послепродажного обслуживания?
В предложение входит конфигурация редуктора, варианты вала и фланца, расположение уплотнений и сборочный чертеж. После отгрузки мы предоставляем техническую документацию и удаленную поддержку для установки, ввода в эксплуатацию и анализа неисправностей.

Сопутствующие товары и категории

В наше портфолио также входят Алюминиевый корпус трехконической коробки передач ND C3-9090 для разбрасывателя удобрений для приложений с различными рабочими диапазонами, интерфейсами или требованиями к интеграции.
