Редукторы роторных граблей серии HR

Компания Hangzhou Hengnie Machinery Co., Ltd. поставляет серию HR в качестве специальной трансмиссии для роторных граблей и сенограбли, а не в виде модифицированной промышленной коробки передач. Находясь в промышленном парке Сяошань, Ханчжоу, Китай, мы сами разрабатываем и производим коробки передач под брендом ND и экспортируем большую часть нашей продукции в Европу, Австралию и Северную Америку. Наш Производитель сельскохозяйственных редукторов с граблями серии HR Ассортимент охватывает приводы с одним входом и несколькими выходами от НД HR407 до НД HR413.

Все редукторы для сельскохозяйственных граблей серии HR имеют один и тот же принцип работы: один входной вал принимает мощность от ВОМ трактора, а многовальный корпус распределяет этот крутящий момент на точки привода ротора граблей. Эта многовальная архитектура стандартизирована, а не состоит из нескольких редукторов с болтовым креплением, что улучшает синхронную работу и упрощает сборку машины.

Ассортимент и позиционирование продукции

Текущий каталог серии HR организован вокруг одного семейства трансмиссий с растущим числом выходных валов. Такая конструкция позволяет OEM-производителю выбирать коробку передач в зависимости от того, сколько граблевых роторов установлено на раме и насколько широким должен быть рабочий проход.

Модель Конфигурация Позиция в диапазоне

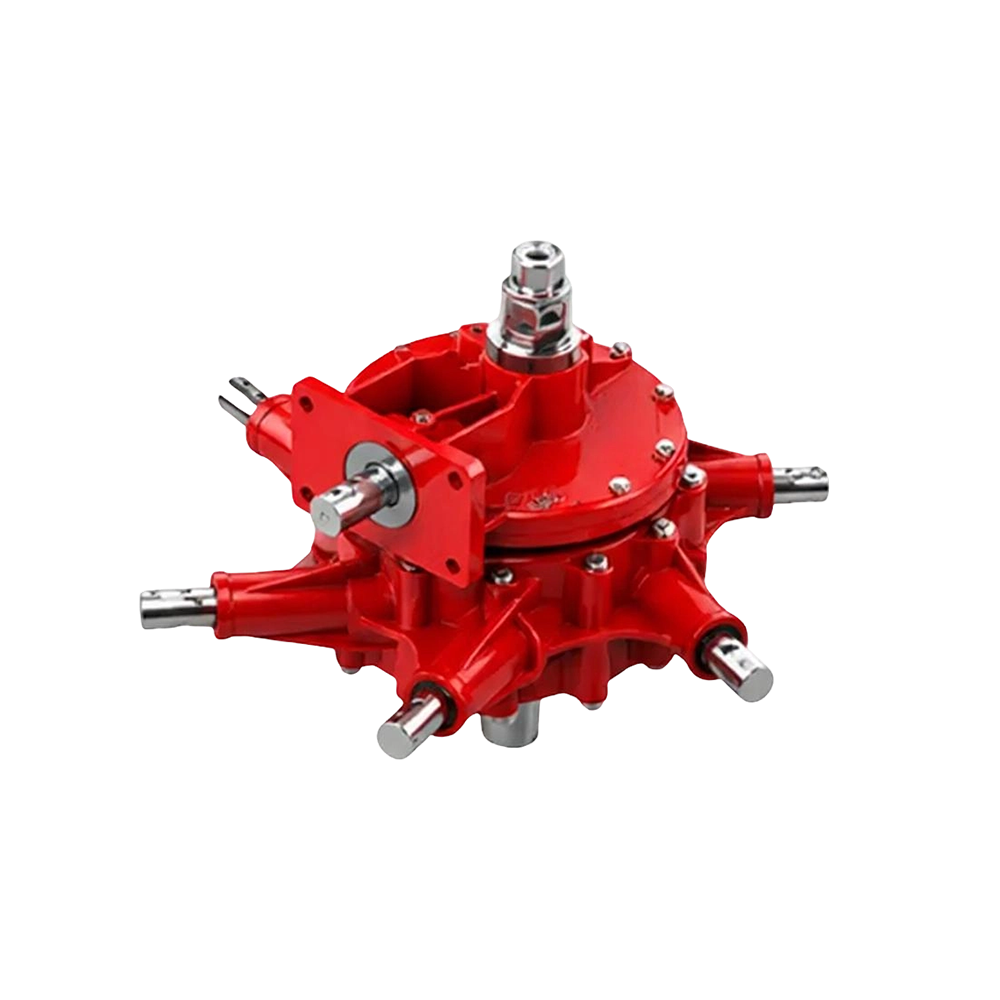

ND HR407 1 входной / 6 выходных валов Компактные трансмиссии граблей с меньшим количеством роторных головок

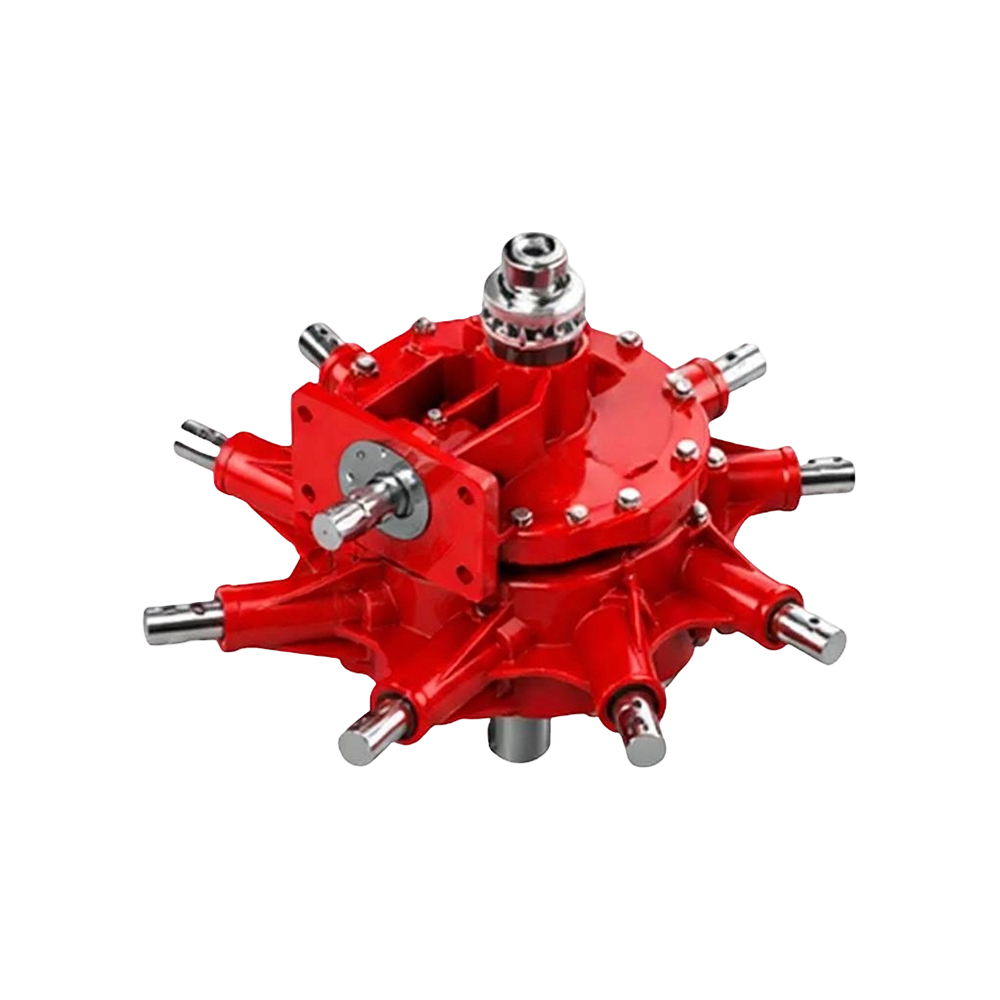

НД HR408 1 входной / 8 выходных валов Среднегабаритные роторные грабли и грабли для сена

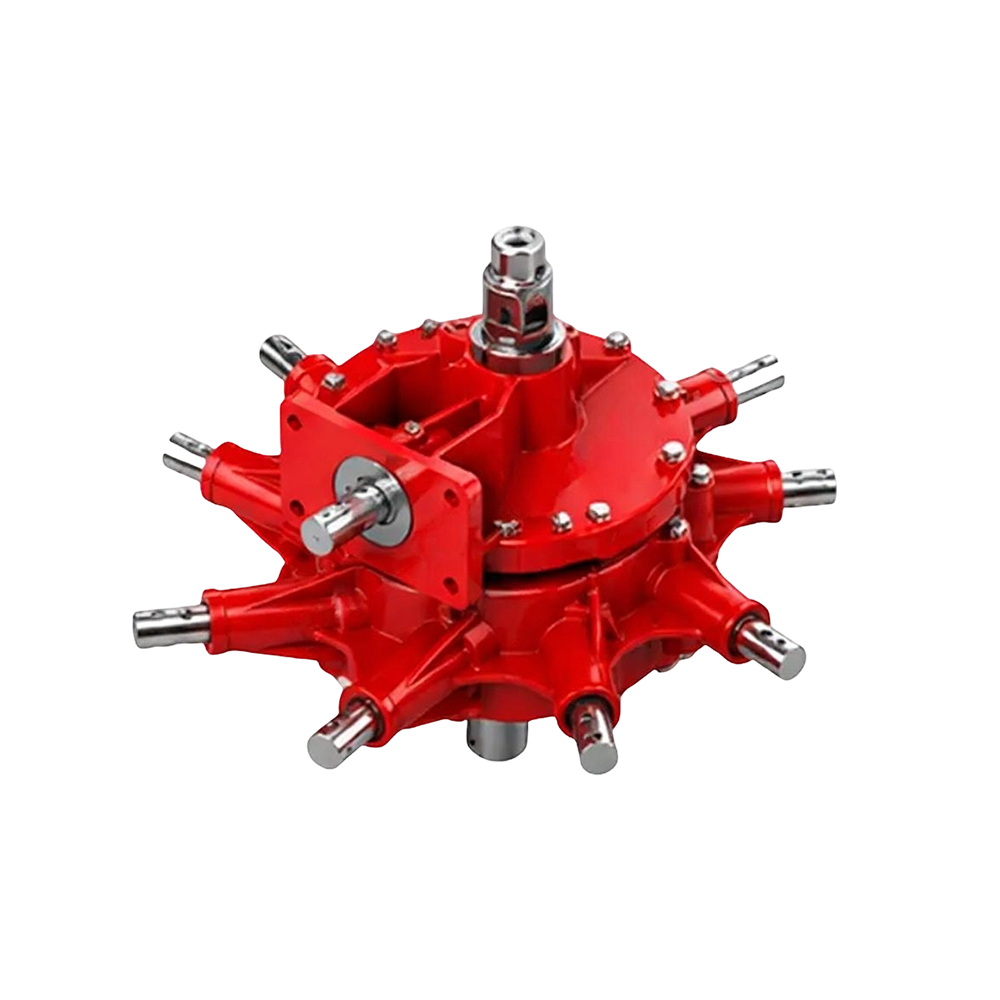

НД HR409 1 входной / 9 выходных валов Стандартные конфигурации для многороторных граблей

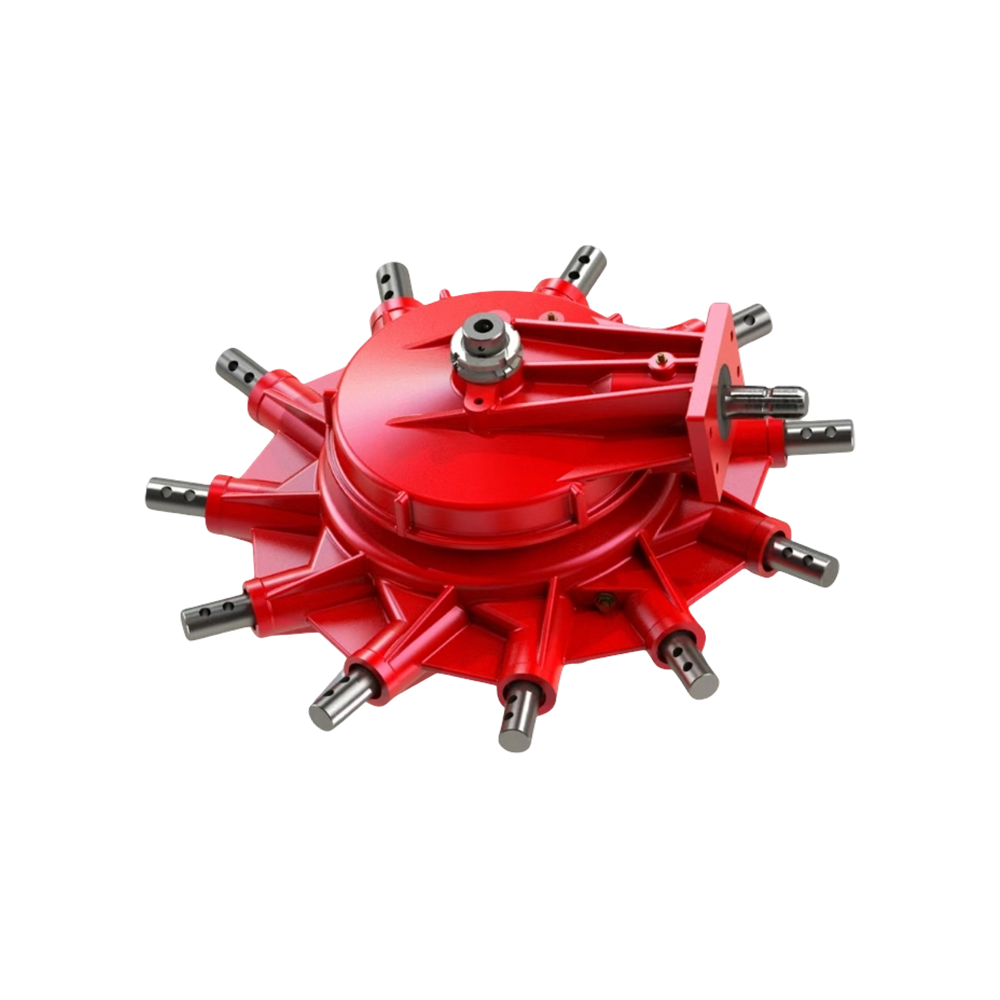

НД HR410 1 входной/11 выходных валов Более широкие рамы граблей, требующие дополнительных точек привода

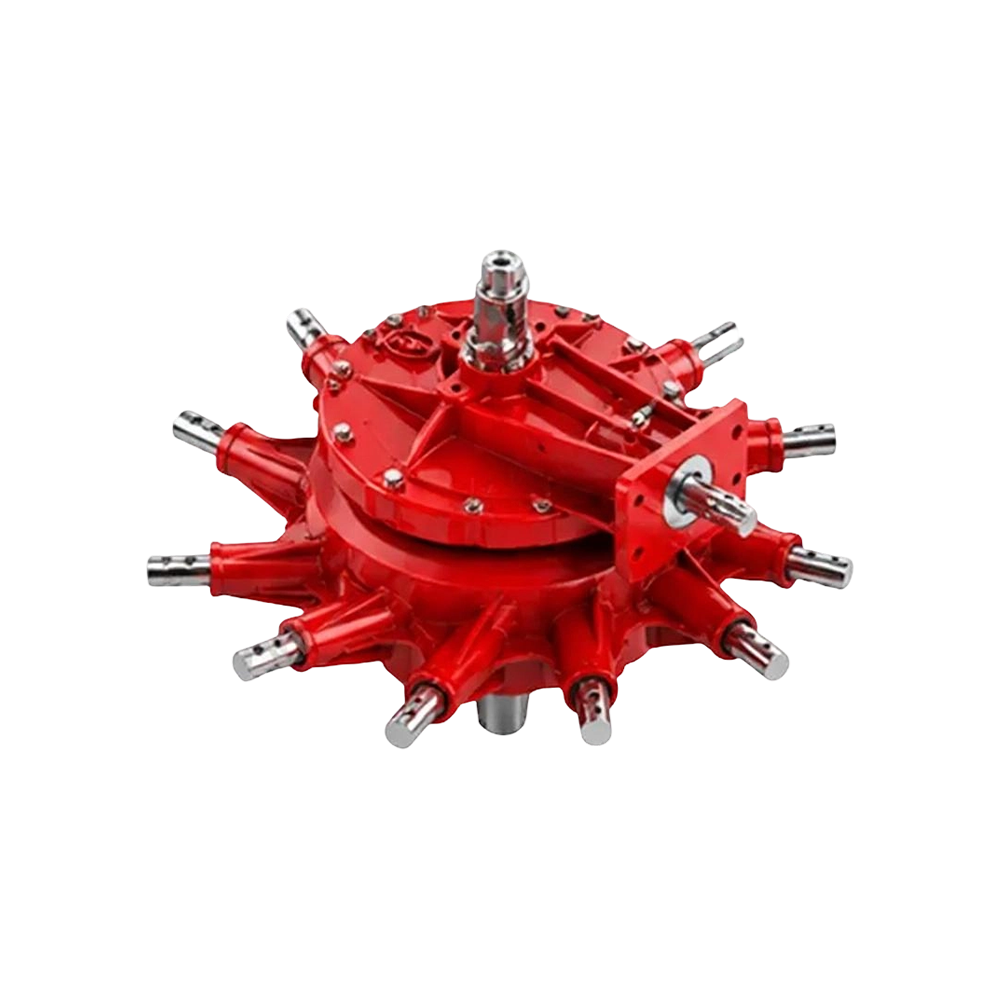

НД HR411 1 входной / 12 выходных валов Граблиные системы с большим количеством роторов

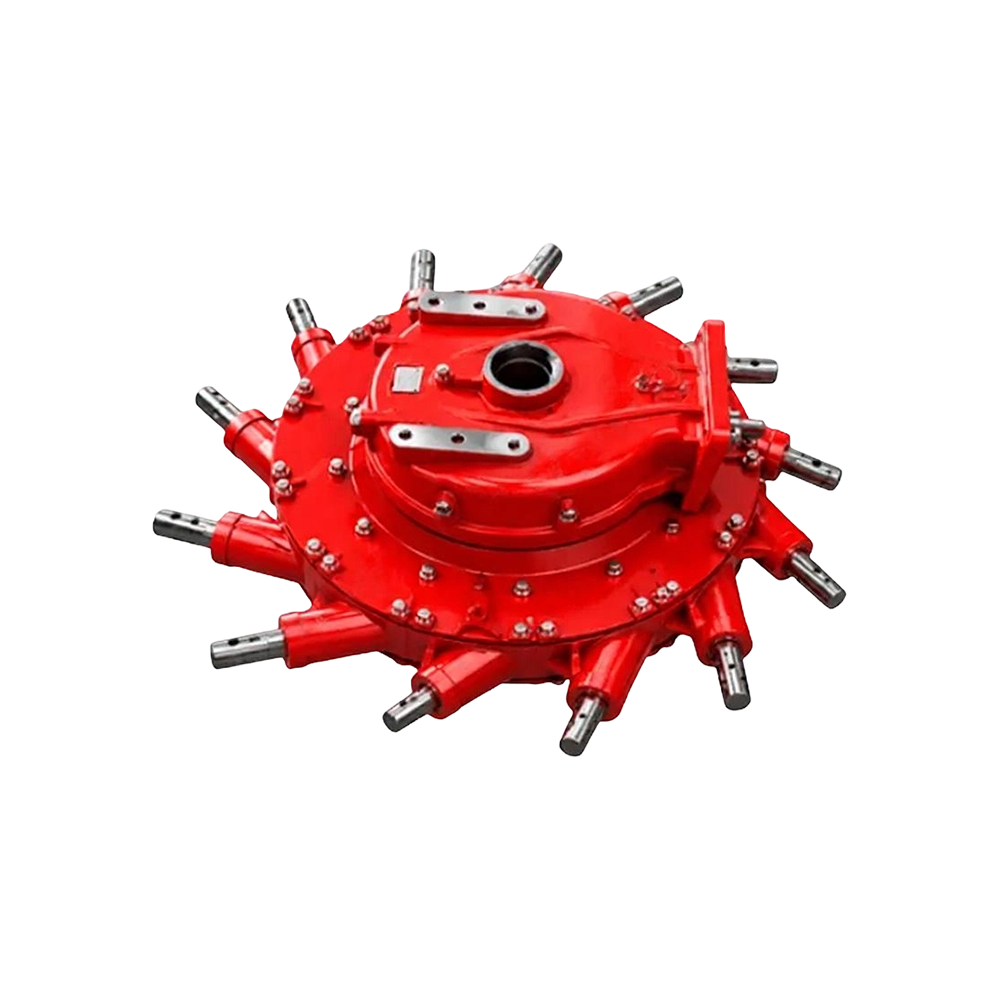

НД HR412 1 входной / 13 выходных валов Широкие мощные граблевые системы

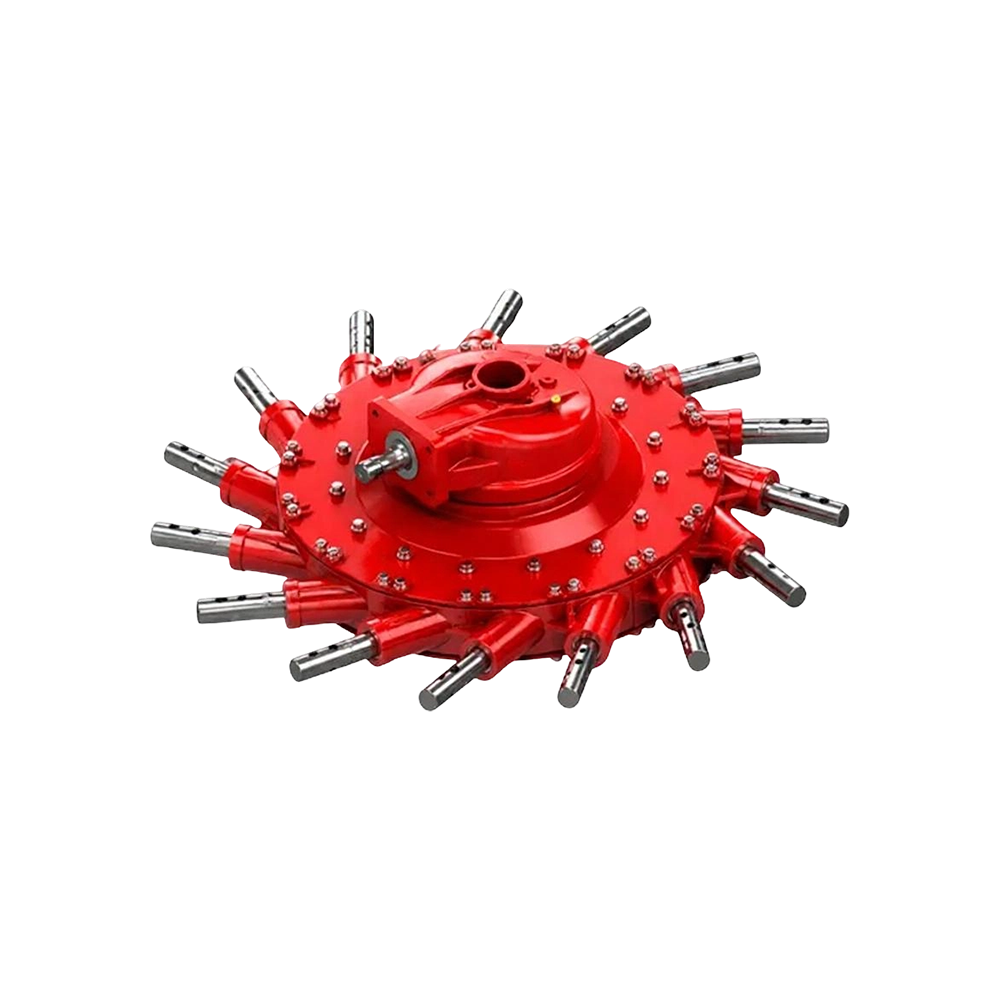

ND HR413 1 входной / 15 выходных валов Максимальное количество выходов в текущем каталоге

Номер модели сам по себе не определяет рабочую ширину. Грабли с большим расстоянием между роторами могут нуждаться в меньшем количестве выходных валов, чем грабли с большим количеством плотно расположенных роторов. Поэтому мы рассматриваем количество выходных валов как отправную точку для конкретной конфигурации машины, а не как окончательный ответ.

Применение подходит для ротационных граблей и сбора корма.

Серия HR была разработана с учетом рабочего цикла оборудования для уборки травы и сена. Роторные грабли должны выдерживать непрерывный циклический крутящий момент от зубьев, поднимающих и собирающих корм, а коробка передач может часами выдерживать эту нагрузку на неровной поверхности, сухой траве и в пыльных полевых условиях.

  • Редуктор работает как центральная опора трансмиссии граблей, при этом выходные валы совмещены с положениями привода ротора.
  • Модель с шестью выходами подходит для компактной компоновки граблей, а модели с одиннадцатью, двенадцатью, тринадцатью и пятнадцатью выходами расширяют ту же архитектуру до более крупных рам.
  • Рабочая ширина, количество роторов и расстояние между роторами являются основными переменными выбора; тип культуры и ширина валка имеют второстепенное значение, но все же влияют на работу коробки передач.
  • Во время настройки мы подтверждаем входное направление вращения, чтобы рычаги гребенчатого ротора могли быть правильно сфазированы на машине.

Конфигурацию вала наши инженеры подбирают не только по ширине захвата, но и по компоновке машины заказчика. Это различие имеет значение, поскольку валы роторов роторных граблей часто располагаются на расстоянии, соответствующем перекрытию зубьев и формированию валка, а коробка передач должна соответствовать этим фиксированным положениям.

Инженерная ценность: термообработка, уплотнение и защита подшипников.

Долговечность гребенчатого редуктора обусловлена металлургией шестерни и уплотнением корпуса, а не только толщиной корпуса. Корпуса редукторов серии HR подвергаются закалке и отпуску, что позволяет им воспринимать циклический крутящий момент при подборе и сборе корма без усталостных потерь.

Общая герметичная пыленепроницаемая конструкция предотвращает попадание сухой травы и полевой пыли в полость подшипника. Это ключевое требование при работе на пастбищах, где измельченный растительный материал и пыль постоянно разбрасываются вокруг редуктора во время сгребания.

На практике эти два фактора определяют срок службы в большей степени, чем пиковый крутящий момент. Редуктор граблей, который остается чистым внутри и обеспечивает стабильный контакт зубьев, будет работать в течение всего сезона с низкой рабочей вибрацией и равномерной передачей. Для непрерывного ежедневного использования мы подбираем характеристики уплотнений, расположение сапунов и рекомендации по уровню масла в соответствии с ожидаемыми часами работы клиента и условиями эксплуатации.

Контроль качества и приемочные испытания

Hengnie использует систему управления качеством на основе ISO с тремя уровнями контроля: входной контроль материалов, внутрипроизводственный мониторинг и контроль конечной продукции. Проверки охватывают точность размеров, характеристики зубчатых колес, герметичность, состояние сборки, качество поверхности и экспортную упаковку.

Для серии HR контроль размеров особенно важен, поскольку в многовыходном редукторе каждый выходной вал должен совпадать с соответствующим подшипником ротора на машине. Мы используем профессиональное испытательное оборудование для проверки зацепления шестерен, целостности уплотнений и состояния сборки перед выпуском.

Для устройств, изготовленных по индивидуальному заказу, мы можем организовать эксплуатационные испытания и заводские приемочные испытания перед отправкой. Протоколы испытаний, отчеты о проверке, чертежи и полная экспортная отгрузочная документация проверяются и подписываются, чтобы доставленное устройство соответствовало утвержденному образцу.

Варианты конфигурации, OEM/ODM и поддержка интеграции

Серия HR является частью нашей Редуктор для конкретного применения программа. Как и другие специализированные сельскохозяйственные трансмиссии, она разработана с учетом рабочей нагрузки, места для установки и условий вибрации всей машины, а не адаптирована на основе коробки передач общего назначения.

Работа по настройке может включать количество и расстояние между выходными валами, геометрию монтажного фланца, входное соединение, длину выходного вала, характеристики уплотнений, а также покраску или защиту поверхности. Мы также проверяем объем масла, положение сапуна и детали крепления в соответствии с рамой машины.

Для машин вне текущего каталога мы разрабатываем новые модели по чертежам, образцам или данным о рабочем состоянии. Если для проекта требуется другое количество валов, модифицированный корпус или полностью нестандартный привод, наш Пользовательские коробки передач Маршрут охватывает проектирование, прототипирование, испытания и серийное производство.

Безопасность, монтаж и ответственность на уровне машины

Безопасность оператора граблей обеспечивается на уровне агрегата. Защитные устройства трансмиссии, щитки ротора и ограждения механизма отбора мощности входят в объем работ производителя машины, а мы проверяем вращение входного вала коробки передач, заливку масла и ориентацию установки, чтобы эти ограждения можно было спроектировать правильно.

Сама коробка передач представляет собой механический узел и не требует внешнего масляного насоса или контура охлаждения. Установка проста: закрепите коробку передач на раме граблей, подсоедините карданный вал отбора мощности, совместите выходные валы с подшипниками ротора и проверьте направление вращения перед установкой рычагов ротора.

К каждому заказу мы прилагаем монтажные чертежи и инструкции по вводу в эксплуатацию. В зарубежных проектах удаленная консультация помогает сборочной бригаде избежать распространенных проблем, таких как неправильный уровень масла, обратное вращение или несоосность выходных валов.

Информация, которую мы используем для настройки вашего решения

Чтобы выдать точную конфигурацию и предложение, нам нужны следующие данные проекта:

  • Тип машины, рабочая ширина и количество граблей или роторных рычагов.
  • Тип входных данных: скорость ВОМ трактора и размер шлица, гидравлический двигатель или другой источник привода.
  • Требуемые положения выходного вала, межосевые расстояния и направление вращения.
  • Номинальная мощность трактора, мощность двигателя и ожидаемый пиковый крутящий момент.
  • Целевая скорость ротора или скорость барабана при стандартных оборотах ВОМ.
  • Монтажная оболочка, ориентация и детали соединения передней рамы.
  • Условия эксплуатации: тип культуры, влажность, уровень запыленности и часы работы в день.
  • Чертеж, образец или эталонная машина, если расположение вала нестандартное.
  • Порт назначения и требования к упаковке.

Используя эту информацию, мы рекомендуем модель, готовим чертеж конкретной машины и определяем характеристики производительности перед массовым производством. Предварительная техническая проверка снижает риск повторных изменений конструкции на более позднем этапе и обеспечивает согласованность выборки с заказом.

Техническое обслуживание, запасные части, документация и доставка

Редукторы серии HR предназначены для обслуживания в полевых условиях с использованием стандартных инструментов для мастерских. Мы предоставляем чертежи, руководства по техническим характеристикам и руководства по установке, а наши инженеры могут оказать поддержку клиенту путем удаленных вопросов и ответов, анализа неисправностей и консультаций по рабочему состоянию после доставки.

Долгосрочное обслуживание поддерживается через нашу Запасные части и компоненты коробки передач Ассортимент, который охватывает запасные шестерни, валы и соответствующие детали трансмиссии. Это позволяет бригадам технического обслуживания быстро восстанавливать редуктор граблей в течение сезона вместо замены всего узла.

Каждый экспортный заказ упаковывается для морской перевозки на дальние расстояния. Упаковка, упаковочные листы и информация на паспортной табличке продукта проверяются перед отправкой, а объем доставки подтверждается клиентом, чтобы принимающая группа точно знала, что прибывает в порт назначения.

Часто задаваемые вопросы клиентов

В чем разница между ND HR407 и ND HR413?

ND HR407 имеет один входной вал и шесть выходных валов; ND HR413 имеет один входной вал и пятнадцать выходных валов. Как правило, грабли с большим количеством роторных головок используют более высокую производительность, но при окончательном выборе следует также учитывать рабочую ширину, расстояние между роторами и ожидаемый крутящий момент.

Можете ли вы изготовить специальный редуктор для граблей?

Да. Мы являемся заводом по производству редукторов для граблей, а также работаем в качестве поставщика OEM/ODM. Мы разрабатываем специальные редукторы на основе чертежей, образцов или данных о рабочих условиях и можем изменять количество валов, расстояние между выходами, монтажный интерфейс, направление входа/выхода и защиту поверхности.

Какие конструкции выходного вала доступны в редукторах с роторными граблями?

Наши стандартные редукторы с граблями имеют 6, 8, 9, 11, 12, 13 и 15 выходных валов с одним входным валом. Точное расстояние между выходами и направления вращения подтверждаются на чертеже рамы граблей перед производством.

Какое качество и какие испытания вы проводите перед отправкой?

Мы используем систему управления качеством на основе ISO, включающую входной контроль материалов, внутрипроизводственный мониторинг и конечный контроль продукции. Серия проверок HR охватывает точность размеров, характеристики зубчатых колес, герметичность, состояние сборки, качество поверхности и экспортную упаковку. Устройства, изготовленные по индивидуальному заказу, также могут пройти заводские приемочные испытания.

Какая информация вам нужна для предложения?

Отправьте тип машины, рабочую ширину, количество роторов, скорость ВОМ, расположение привода, монтажное пространство и целевую выходную скорость. Для пользовательской модели приложите чертеж или образец, а также, если возможно, мощность трактора и профиль пиковой нагрузки. Мы ответим рекомендацией модели и конфигурацией.
