Посмотреть большеНа нашем заводе в Ханчжоу, Китай, мы являемся Производитель редукторов сельскохозяйственных кукурузных жаток серии HV за брендом ND. Серия HV входит в нашу линейку редукторов, предназначенных для конкретного применения: редукторы, разработанные для определенного положения в сельскохозяйственной машине, а не для коробки передач общего назначения. Это различие имеет значение для харвестерных жаток, где привод должен воспринимать переменную нагрузку от срезания и вытягивания стеблей, сохраняя при этом пыль, грязь и растительный мусор в течение всего сезона непрерывной работы.
Серия HV охватывает кукурузоуборочные комбайны и зерноуборочные комбайны. Он включает в себя специально созданные модели редукторов жатки харвестеров, такие как ND HV210 и ND PL085, которые доступны как в OEM/ODM-конфигурациях, так и в качестве замены для существующих харвестеров. Редуктор является основным узлом передачи жатки: он передает имеющуюся входную мощность в механизм жатки с рабочей стабильностью, необходимой для предотвращения поломок в поле.
Трансмиссия жатки харвестера работает иначе, чем привод пресс-подборщика, граблей или разбрасывателя удобрений. Жатка установлена близко к земле, защищена от остатков стеблей, почвы, пыли и иногда грязи, и она испытывает резкие скачки крутящего момента всякий раз, когда меняется плотность культуры или машина попадает в неровные полевые условия. Серия HV настроена с учетом реальных условий работы.
Поскольку приводы жатки подвергаются сильным загрязнениям и циклическим ударам, мы никогда не прикручиваем обычный конический короб к раме жатки просто так. Мы проверяем компоновку машины, доступную установочную зону, источник входного сигнала и выходную нагрузку, прежде чем исправлять детали конструкции.
Серия HV — это наш ответ OEM-производителям харвестеров и программам технического обслуживания, которым нужен компонент трансмиссии, адаптированный к работе жатки, а не обычный прямоугольный привод, адаптированный в последнюю минуту. В этой серии ND HV210 представляет собой специальный редуктор для жаток кукурузоуборочных комбайнов, а ND PL085 предназначен для случаев, когда компактная циклоидальная ступень соответствует компоновке комбайна.
Текущая линейка серии HV включает две основные модели. Оба являются частью Редуктор для конкретного применения Это означает, что структурная индивидуализация зависит от рабочей нагрузки, места для установки и условий вибрации целевой машины.
| Модель серии HV | Основное применение машины | Почему указано |
|---|---|---|

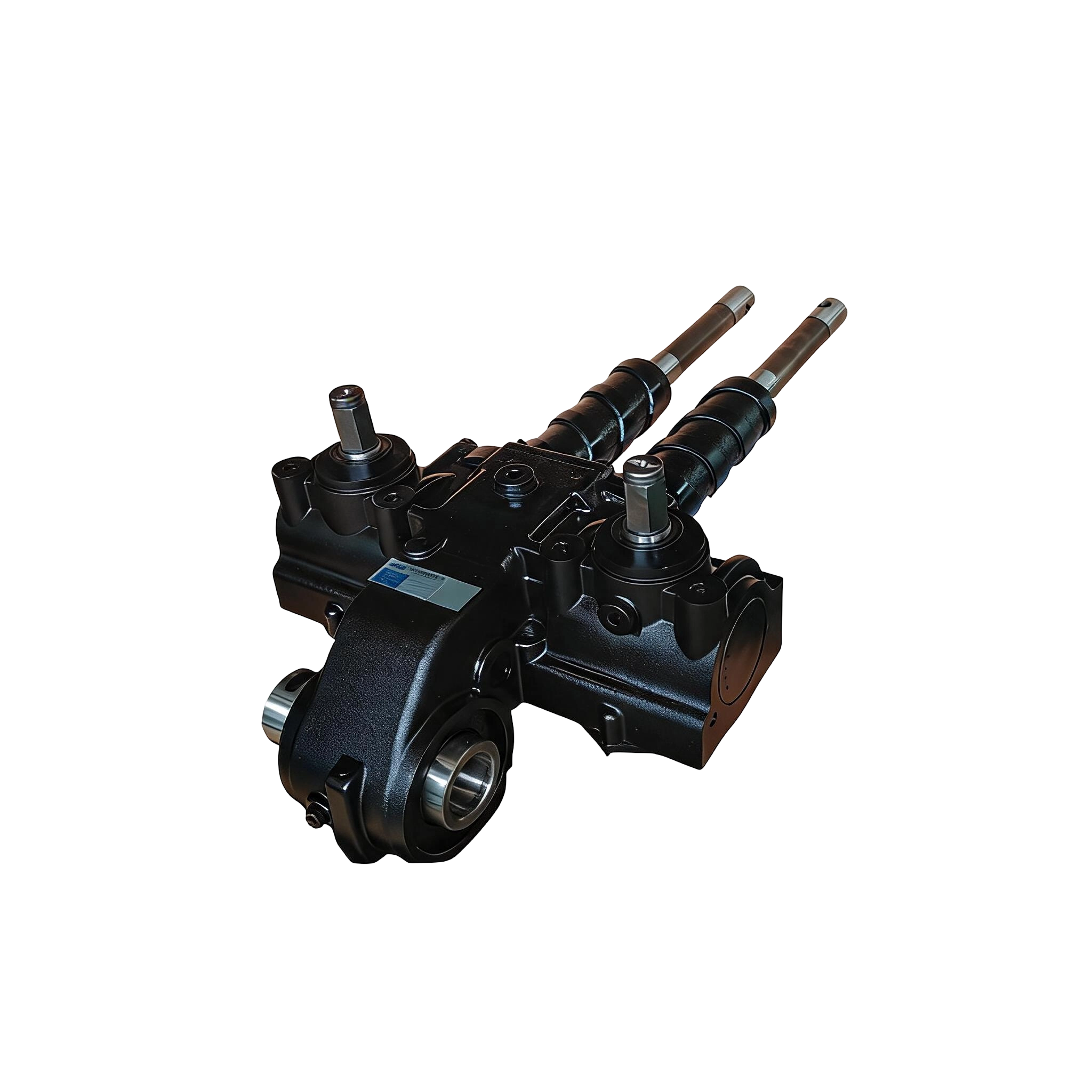

| Редуктор жатки ND HV210 для кукурузоуборочного комбайна | Привод жатки кукурузоуборочного комбайна | Усиленная конструкция жатки, стабильная производительность при обрезке и вытягивании стеблей, уплотнение для пыльных полевых работ. |
| Циклоидный редуктор ND PL085 для зерноуборочного комбайна | Привод жатки зерноуборочного комбайна | Циклоидальная ступень передачи, компактный монтажный профиль, подходит для непрерывной уборки урожая. |
Для новой платформы заголовка мы также можем разработать модель, выходящую за рамки этих двух эталонных проектов. Серия HV не ограничена фиксированными размерами по каталогу; Команда инженеров адаптирует геометрию зубьев, толщину стенок корпуса, характеристики сальника и несущую способность выходного вала в соответствии с рабочими характеристиками комбайна.
Важнейшими техническими характеристиками редуктора сельскохозяйственной кукурузной жатки являются не только передаточное число и крутящий момент. Для комбайна при рассмотрении конструкции доминируют следующие параметры:
Мы не публикуем общую кривую крутящего момента для всей серии HV, поскольку приемлемый номинал зависит от выходной конфигурации, рабочего цикла и монтажных ограничений вашей машины. Редуктор жатки, зажатый в жесткую раму, может иметь совсем другие характеристики, чем тот же редуктор, подвешенный на гибком кронштейне.
Каждое предложение серии HV начинается со структуры заголовка. Мы проверяем доступное место для установки, источник входного сигнала, необходимые выходные положения и рабочий цикл. В ходе этой проверки мы подтверждаем размер корпуса, расположение шестерен, расположение вала, характеристики уплотнений и сведения о смазке.
Если стандарт HV210 или PL085 не соответствует вашему жатке, мы используем наш рабочий процесс ODM/OEM: чертежи клиента, физические образцы и данные о рабочем состоянии проверяются перед тем, как мы назовем цену. Поскольку мы управляем заводом по производству коробок передач для зерноуборочных комбайнов по индивидуальному заказу с собственными исследованиями, разработками и производством, одна и та же команда занимается утверждением прототипа, серийной поставкой и последующими техническими изменениями.
Для комбайнов с электронным контролем мы также поддерживаем интеграцию на уровне машины. Наш обширный опыт в области продукции включает в себя интеллектуальные коробки передач и системы программного управления для сельскохозяйственной техники, поэтому мы можем координировать монтаж датчиков, прокладку кабелей и требования к контроллеру, когда приводу жатки требуется нечто большее, чем просто механический компонент.
Мы используем систему управления качеством на основе ISO с тремя контрольными точками: входной контроль материалов, мониторинг процессов и конечный контроль продукции. Для редукторов серии HV окончательные проверки включают точность размеров, рабочие характеристики шестерни, герметичность корпуса, состояние сборки, качество поверхности и экспортную упаковку.
Как высокотехнологичное предприятие с независимыми патентами и специализированной командой исследований и разработок, мы держим важнейшие производственные процессы под собственным контролем, а не зависим от множества неизвестных субподрядчиков. Это дает OEM-заказчикам единого ответственного партнера за качество, планирование и изменения конструкции.
В комплект поставки редукторов серии HV входит техническая информация, необходимая для сборки, ввода в эксплуатацию и обслуживания агрегата: чертежи, руководства по техническим характеристикам и руководства по установке. После поставки наши инженеры предоставляют удаленную консультацию по вопросам установки, анализ неисправностей и рекомендации по рабочему состоянию.
Редукторы жатки являются исправными агрегатами. Сальники, подшипники, валы и шестерни могут быть поставлены в рамках нашей программы запасных частей и компонентов для коробок передач, которая также охватывает валы отбора мощности и трансмиссионные валы, используемые вокруг привода жатки. Мы поддерживаем длительный срок службы, указывая правильное масло, проверяя положение сапуна и подтверждая интервалы замены уплотнений в соответствии с местными полевыми условиями.
Для экспортных программ упаковка адаптирована для морских перевозок и перевозок на дальние расстояния. Редуктор защищен от ржавчины, вибрации и повреждений при транспортировке еще до того, как он попадет на вашу производственную линию или на склад запасных частей.
Чтобы предоставить точную конфигурацию и предложение, нам нужны данные проекта, которые определяют интерфейс между харвестером и коробкой передач. Чем точнее вы определите рабочую точку, тем меньше потребуется доработок при отборе проб и серийном производстве.
| Информация о проекте | На что это влияет в конфигурации |
|---|---|
| Тип комбайна и модель жатки | Базовый корпус, положение установки и механический интерфейс. |
| Источник входного сигнала и скорость | Вал отбора мощности, гидромотор или привод, установленный на двигателе; размер и передаточное отношение вала. |
| Требуемые выходные положения и типы валов | Ориентация вала, спецификация шпоночного или шлицевого паза, расположение нескольких выходов. |
| Рабочая ширина и ожидаемый рабочий цикл | Выбор подшипников, усиление корпуса и маслоемкость. |
| Чертежи, образцы или старый редуктор | Разработка обратной посадки, сохранение монтажа и взаимозаменяемость. |
| Условия окружающей среды | Уровень уплотнения, защита от коррозии и выбор материалов. |
| Количество прототипов и серийный объем | Планирование производства, этапы отбора проб и уровень проверки партий. |
| Пункт назначения экспорта и способ упаковки | Экспортная упаковка, маркировка и товаросопроводительная документация. |
В чем разница между ND HV210 и ND PL085?
ND HV210 спроектирован как редуктор для жаток кукурузоуборочных комбайнов с усиленной конструкцией для срезания стеблей и протягивания грузов. ND PL085 — это циклоидальный редуктор для зерноуборочных комбайнов, где компактная ступень трансмиссии важнее традиционной конической конструкции. Мы помогаем вам сделать выбор на основе структуры заголовка, положения входного и выходного привода.
Можете ли вы подобрать серию HV к моему существующему креплению на жатке?
Да. Мы часто разрабатываем на основе чертежей заказчика, образцов или заменяемого физического редуктора. Отправьте модель заголовка, установочный чертеж или неисправный блок, и мы подтвердим, можно ли адаптировать стандартный HV210 или PL085 или требуется индивидуальный корпус.
Как защитить коробку передач от пыли, грязи и растительного мусора?
Герметизация корпуса является приоритетом для серии HV. Характеристики сальника, конструкция соединения корпуса, защита вала и размещение сапуна – все это рассматривается во время настройки. Для машин, которые промываются под давлением между сменами, мы можем повысить требования к уплотнениям и подтвердить уровень защиты перед производством.
Предоставляете ли вы протоколы испытаний и документацию по установке?
Серийные поставки включают протоколы окончательной проверки и отгрузочную документацию. Для нестандартных редукторов серии HV мы можем организовать эксплуатационные испытания и заводские приемочные испытания в соответствии с согласованным объемом, а затем предоставить соответствующие протоколы испытаний, чертежи и руководство по установке.
Можно ли использовать серию HV в качестве коробки передач зерноуборочного комбайна?
ND PL085 разработан как редуктор зерноуборочных комбайнов для привода жатки. ND HV210 больше ориентирован на жатки кукурузоуборочных комбайнов. Если ваша машина использует одну и ту же жатку для нескольких типов культур, отправьте нам данные о пошлинах, и мы порекомендуем правильную модель или индивидуальный вариант.
В наше портфолио также входят Циклоидный редуктор ND PL085 для зерноуборочного комбайна , Редуктор жатки ND HV210 для кукурузоуборочного комбайна для приложений с различными рабочими диапазонами, интерфейсами или требованиями к интеграции.
